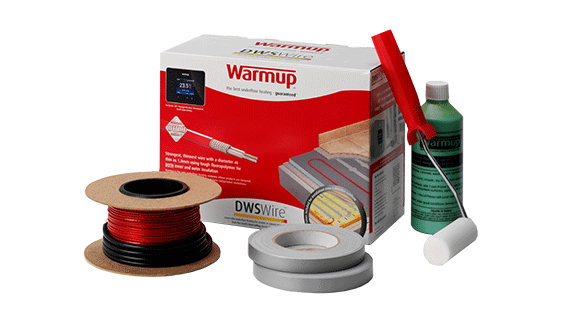

DWS Vykurovacie Káble

Ideálnye riešenie pre kúpeľne. Vykurovací kábel DWS je určený pre inštaláciu na malé a nepravidelné plochy, pod keramické a kamenné podlahové krytiny.

Elektrické podlahové kúrenie

Použitie

Priamo pod keramické a kamenné podlahové krytiny

Pre menšie plochy s nepravidelným tvarom

Renovácie

Vykurovací kábel je najtenší na trhu, len 1,8 mm. Malý prierez vykurovacieho kábla umožňuje inštaláciu bez potreby samonivelačného poteru.

Podlahy sa nezvýšia. To znamená že nebudete mať žiadne dodatočné náklady a nebude treba ani viac času na  vysušenie podlahy. Je vhodný pre všetky aplikácie, aj ako hlavné, alebo doplnkové vykurovanie do všetkých miestností.

Systém je určený na inštaláciu pod keramické dlažby, alebo pod krytiny z prírodného kameňa.

Hlavné Výhody

N

Ideálne pre menšie plochy s nepravidelným tvarom

Ideálne pre priestory s množstvom príslušenstva alebo rohov a výklenkov (napríklad kúpeľne).

N

Možnosť inštalácie rôznych výkonov

Vykurovací kábel môže byť položený v rôznych vzdialenostiach, aby poskytoval iný výkon, v závislosti od úrovne izolácie budovy a požiadaviek klienta.

N

Rýchla inštalácia

Jedna pripojovacia koncovka pre menej inštalačných krokov.

Garancie a Záruky

SafetyNet Inštalačná Garancia

SafetyNet Inštalačná Garancia

Ak ste náhodou poškodili vykurovací systém počas inštalácie, vráťte ho do spoločnosti Warmup a bezplatne Vám ho vymeníme za rovnaký model.
Doživotná záruka

Doživotná záruka

Tento produkt ponúkame s doživotnou zárukou. Sme úplne presvedčený o kvalite našich výrobkov..
Prevádzkové napätie 230 V AC ±15%, 50 Hz
Hrúbka káblov 1,8 mm
Vnútorná/Vonkajšia izolácia Zdokonalený fluoropolymer
Príkon ~13,5 W/m
Dĺžka pripojenia 3 m
Certifikácie  accreditation-beab accreditations-CE
Model Dĺžka káblov (m) Výkon (W) Ampér (A) Resistance (Ω)
DWS300 22 300 1,3 176
DWS400 32 400 1,7 128
DWS600 44 600 2,6 88
DWS800 64 800 3,6 64

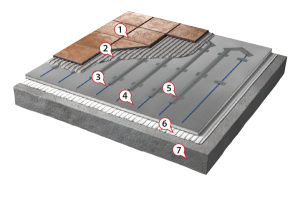

  1. Finálna podlaha
  2. Flexibilné lepidlo
  3. Vykurovací kábel
  4. Tepelná izolácia
  5. Fixovacia páska
  6. Flexibilné lepidlo
  7. Podklad

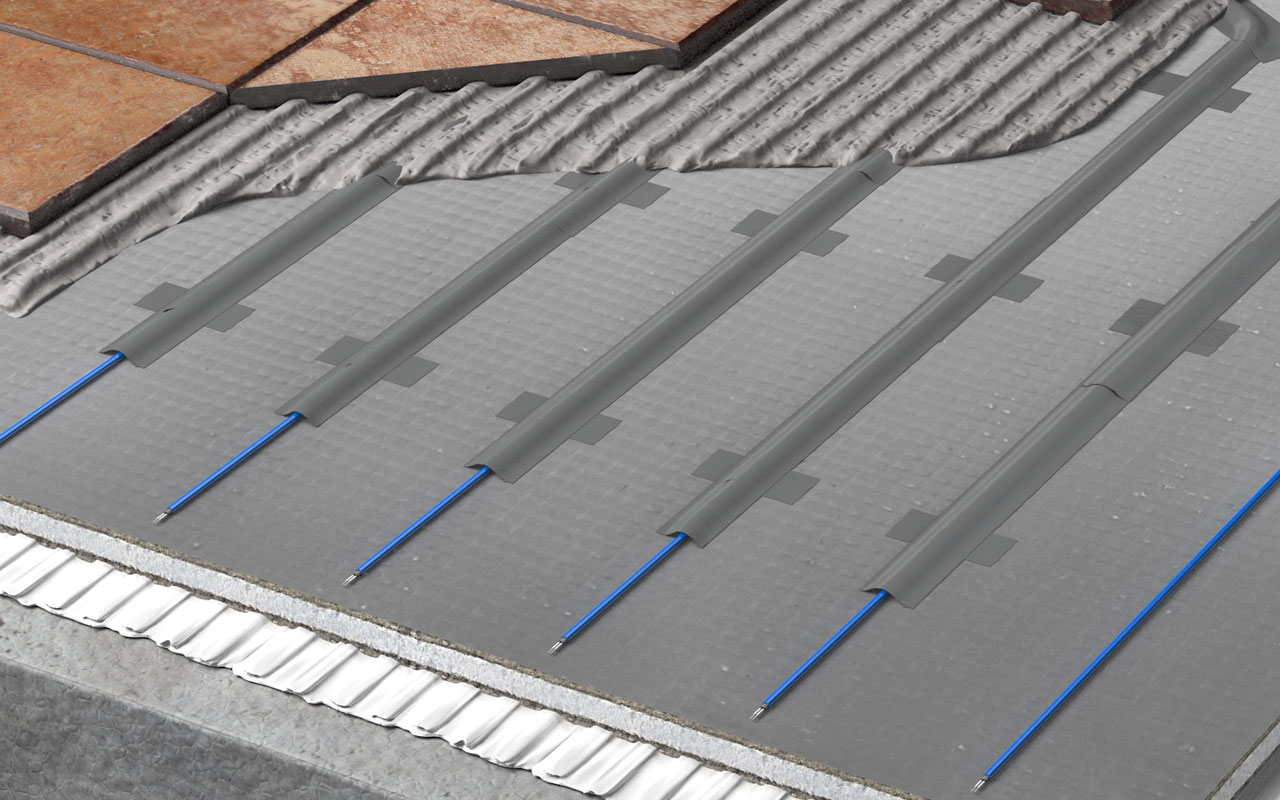

Vykurovací kábel DWS je určený na inštaláciu pod keramické alebo kamenné dlaždice. Systém je všestranný a môže byť inštalovaný pri rôznych výkonových hustotách. Štandardne je systém inštalovaný v priemere 150 W/m².

Na určenie požadovaných materiálov je potrebné určiť dostupnú podlahovú plochu na ohrev. Táto oblasť zodpovedá celkovej ploche priestoru mínus povrch, ktorý zaberá príslušenstvo (ako sú kuchynské linky, toaleta, vaňa atď.). Plocha na ohrev je rovná povrchu, kde je možná cirkulácia.

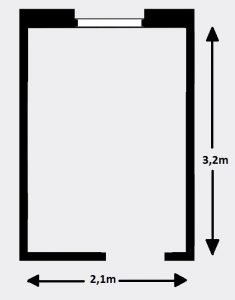

Krok 1: Zmerajte rozmer miestnosti

Vyznačte celkovú podlahovú plochu. Ak je miestnosť obdĺžnikového tvaru, ako napríklad na na obrázku 3,2m až 2,1m, celková plocha je 3,2 x 2,1 = 6,72m². dws-step1

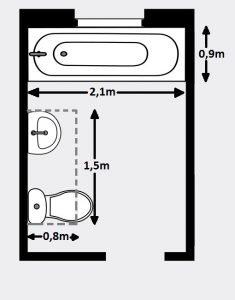

Krok 2: Nezabudnite na žiadnu oblasť, ktorý zaberá nábytok

Zistite, koľko podlahového priestoru je obsadené pevne zabudovanými  predmetmi. V príklade možno tieto prvky zmerať nasledovne:

Vaňa: 0,9 x 2,1 = 1,89 m²

Umývadlo + WC: 1,5 x 0,8 = 1,2m²

Celková rozloha zabudovaných plôch je 3,09 m²

dws-step2
Krok 3: Určte vykurovanú plochu

Vykurovaná plocha, ktorá sa má zohriať, bude celková plocha mínus plocha zabudovaná príslušenstvom: 6,72 – 3,09 = 3,63 m².

bathroom-step3
Krok 4: Vyberte veľkosť vykurovacieho kábla

Za predpokladu, že požadovaný výkon bude 150W / m², najskôr vypočítajte celkový výkon požadovaný pre danú miestnosť (plocha x výkon): 3,63 x 150 = 544,5W. Znamená to, že táto hodnota sa hodí na 600W kábel (DWS600) podľa tabuľky rozmerov vykurovacích káblov DWS.

Na výpočet rozostupu medzi káblami (vzdialenosť medzi káblovými slučkami) platí nasledovná rovnica: [Plocha (m²) / Dĺžka kábla (m)] x 100 =

V tomto príklade [3,63 / 44] x 100 = 8,25 cm

bathroom-step4

Systém musí byť riadený pomocou termostatu. Odporúčame aj použiťie podlahovej izolácie, na zlepšenie pružnosti systému a na zníženie prevádzkových nákladov.

Prevádzkové napätie 230 V AC ±15%, 50 Hz
Hrúbka káblov 1,8 mm
Vnútorná/Vonkajšia izolácia Zdokonalený fluoropolymer
Príkon ~13,5 W/m
Dĺžka pripojenia 3 m
Certifikácie  accreditation-beab accreditations-CE

  1. Finálna podlaha
  2. Flexibilné lepidlo
  3. Vykurovací kábel
  4. Tepelná izolácia
  5. Fixovacia páska
  6. Flexibilné lepidlo
  7. Podklad
