SPM Vykurovacia Rohož

Systém vykurovacích rohoží s celoplošnou lepiacou vrstvou, pre najrýchlejšiu inštaláciu.

Elektrické podlahové kúrenie

Použitie

Priamo pod keramickú dlažbu, alebo pod prírodný kameň

Pre väčšie miestnosti s regulárnym tvarom

Pre renovácie, rekonštrukcie aj novostavby

Na aký projekt budú navrhované vykurovacie rohože?

Systém vykurovacích rohoží SPM je ideálny pre inštalácie v pravidelne tvarovaných priestoroch, kde sa rohože o šírke 0,5 m dajú rýchlo rozvinúť na podlahe v paralelných chodoch.

Ak je zámerom použiť vinyl, koberec, drevo, dlaždice alebo iné podlahové krytiny kompatibilné s podlahovým vykurovaním, systém môže (a mal by byť v niektorých prípadoch, ako pre koberec) zabudovaný do samonivelačnej zmesi, aby bol vytvorený plochý a rovný podlahový povrch pre položenie podlahovej krytiny.

Alternatívne systém hliníkových vykurovacích fólií ponúka úplne suchú konštrukciu, ktorá nevyžaduje požitie vyrovnávaciej vrstvy (iba v prípade ak podlahová krytiny nebude dlažba). Alebo ak je oblasť nepravidelne tvarovaná (nie štvorcová alebo obdĺžniková), alebo sú v ňom umiestnené trvalé predmety (napr. Kúpeľňa s toaletami, vaňou, drezmi a podobne), je Warmup DWS vykurovací kábel vhodnejším riešením.

Kompatibilné so všetkými podlahovými krytinami

Systém vykurovacích rohoží SPM sa môže použiť so všetkými typmi podláh kompatibilnými s podlahovým vykurovaním, či už je to laminátová podlaha, vinyl, koberec, dlažba alebo iné. Kompatibilita so všetkými podlahovými krytinami a skutočnosť, že vykurovacia rohož SPM nenavyšuje úroveň podlahy, robí z nej ideálny systém pre rekonštrukcie – len nezabudnite skontrolovať s dodávateľom podlahových krytín, kompatibilitu s podlahovým vykurovaním.

Hlavné Výhody

N

Nezvyšuje úroveň podlahy

Najtenší systém na trhu s dvojitou fluor-polymérovou(teflón) izoláciou, hrúbka iba 1,8mm

N

Pevnosť

Masívna sklo-vláknová sieťka s celoplošným tlakovo senzitívnym lepidlom pre hladkú a jednoduchú inštaláciu.

N

Rýchla Inštalácia

Jednoducho rozrolujte rohož s predinštalovanými vykurovacími káblami

Ako funguje vykurovacia rohož SPM?

Vykurovacia rohož SPM sa dodáva v dvoch rôznych variantoch; 150 W/m² a 200 W/m², takže je ideálne na použitie ako primárny zdroj tepla aj v miestnostiach s vysokými tepelnými stratami, ako sú zimné záhrady.

  • Varianta 150 W/m² môže poskytnúť primárne vykurovanie v dobre izolovaných priestoroch. Izolačné dosky udržujú teplo v miestnosti dlhšie. Ešte dôležitejšie je, že zabraňujú poklesu tepla smerom nadol. Vykurovacia rohož 150 W/m² sa môže položiť na drevené aj betónové podklady.
  • Varianta 200 W/m² je najvhodnejšia pre priestory s vyššou, alebo s vysokou tepľnou stratou, ako sú zimné záhrady. Vždy vykonajte výpočet tepelnej straty na posúdenie potreby vykurovania v danej miestnosti. Platí to najmä vtedy, keď sa zvažuje používanie podlahového vykurovania ako primárneho zdroja tepla pod dlaždicami v oblastiach s vysokými tepeľnými stratami.

Rýchla inštalácia

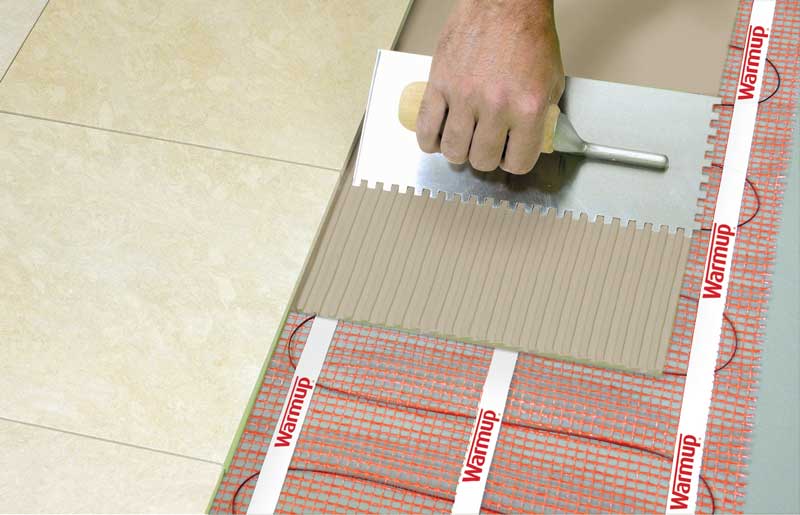

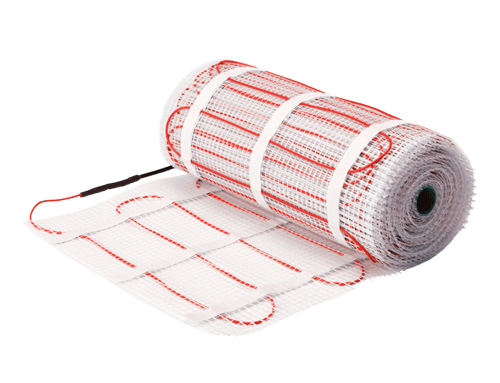

Systém vykurovacích rohoží SPM pozostáva z tenkého kábla 1,8 mm rovnomerne rozmiestneného a pripevneného na sieťku zo sklenených vlákien, opatrené s lepidlom citlivým na tlak.

Lepidlo citlivé na tlak bezpečne spája rohože s podlahou, udržiava ich rovnomerne prilepené a zaisťuje, aby nanášanie lepidla na dlaždice nebolo nepríjemné, pričom v prípade potreby umožňuje ľahké premiestnenie.

Rohože sa dajú rýchlo rozvinúť po celom podlaží, znižujúc dobu inštalácie o 35% – pre skutočne rýchly a bezpečný spôsob inštalácie elektrického podlahového kúrenia. Ultratenký vykurovací kábel má dvojitú izoláciu s jadrom z modifikovaného fluoropolyméru, ktorý je neuveriteľne odolný.

V procese inštalácie vykurovacieho systému SPM sa bude vyžadovať flexibilné lepidlo, alebo samonivelačná zmes.

Systém vykurovacích rohoží SPM je schválený spoločnosťou BEAB a označená značkou CE, ktorá spĺňa najvyššie bezpečnostné štandardy, pre Vašu dokonalú spokojnosť.

Garancie a Záruky

SafetyNet Inštalačná Garancia

SafetyNet Inštalačná Garancia

Ak ste náhodou poškodili vykurovací systém počas inštalácie, vráťte ho do spoločnosti Warmup a bezplatne Vám ho vymeníme za rovnaký model.
Doživotná záruka

Doživotná záruka

Tento produkt ponúkame s doživotnou zárukou. Sme úplne presvedčený o kvalite našich výrobkov..
Prevádzkové Napätie 230 V AC ±15%, 50 Hz
Šírka 50 cm
Hrúbka kábla 1,8 mm
Vnút./Vonk. Izolácia Zdokonalený fluorpolymér
Výkon 150 a 200 W/m²
Pripojovací kábel 3 m
Certifikácie accreditation-beab accreditations-CE

150 W/m² Vykurovacie rohože

Model Plocha

(m²)

Rozmer

(m)

Výkon

(W)

Ampér

(A)

Odpor

(Ω)

SPM1 1,0 2 x 0,5 150 0,7 353
SPM1.5 1,5 3 x 0,5 225 1 235
SPM2 2,0 4 x 0,5 300 1,3 176
SPM2.5 2,5 5 x 0,5 375 1,6 141
SPM3 3,0 6 x 0,5 450 1,8 118
SPM3.5 3,5 7 x 0,5 525 2,3 101
SPM4 4,0 8 x 0,5 600 2,6 88
SPM4.5 4,5 9 x 0,5 675 2,9 78
SPM5 5,0 10 x 0,5 750 3,6 71
SPM6 6,0 12 x 0,5 900 4 59
SPM7 7,0 14 x 0,5 1050 4,5 50
SPM8 8,0 16 x 0,5 1200 5,7 44
SPM9 9,0 18 x 0,5 1350 6,4 39
SPM10 10,0 20 x 0,5 1500 7 35
SPM11 11,0 22 x 0,5 1650 7,7 32
SPM12 12,0 24 x 0,5 1800 8,4 29
SPM15 15,0 30 x 0,5 2250 10,4 24

200 W/m² Vykurovacie rohože

Model Plocha

(m²)

Rozmer

(m)

Výkon

(W)

Ampér

(A)

Odpor

(Ω)

2SPM0.5 0,5 1 x 0,5 100 0,4 523
2SPM1 1,0 2 x 0,5 200 0,9 265
2SPM1.5 1,5 3 x 0,5 300 1,3 176
2SPM2 2,0 4 x 0,5 400 1,7 132
2SPM2.5 2,5 5 x 0,5 500 2,2 106
2SPM3 3,0 6 x 0,5 600 2,6 88
2SPM3.5 3,5 7 x 0,5 700 3,0 76
2SPM4 4,0 8 x 0,5 800 3,5 66
2SPM4.5 4,5 9 x 0,5 900 3,9 59
2SPM5 5,0 10 x 0,5 1000 4,4 53
2SPM6 6,0 12 x 0,5 1200 5,2 44
2SPM7 7,0 14 x 0,5 1400 6,1 38
2SPM8 8,0 16 x 0,5 1600 7 33
2SPM9 9,0 18 x 0,5 1800 7,8 29
2SPM10 10,0 20 x 0,5 2000 8,7 27
2SPM15 15,0 30 x 0,5 3000 13,0 18

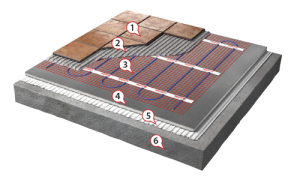

  1. Finálna podlaha
  2. Flexibilné lepidlo
  3. Vykurovacia rohož
  4. Izolačná doska
  5. Flexibilné lepidlo
  6. Základ

Vykurovacie rohože SPM sa dajú inštalovať prakticky pod každú podlahu (pre viac informácií kontaktujte Warmup), aj napriek tomu že systém bol navrhnutý pre inštaláciu pod keramické alebo kamenné dlaždice.

Vykurovacie rohože PVC sú k dispozícii v dvoch rôznych výkonoch: 150W / m² a 200W / m². Štandardne by sa malo používať 150 W / m2, ale v prípadoch, keď má byť priestor určený na vykurovanie vyššiu tepelnú stratu, mala by sa použiť verzia 200 W / m².

Na určenie požadovaných materiálov je potrebné určiť dostupnú podlahovú plochu na vykurovanie. Táto oblasť zodpovedá celkovej ploche priestoru mínus povrch, ktorý zaberá príslušenstvo (napríklad kuchynské linky, toaleta, kúpeľ atď.). Oblasť vykurovania sa rovná povrchu, kde je možný pohyb.

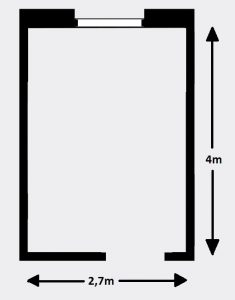

Krok 1: Zmerajte rozmer miestnosti

Určite celkovú podlahovú plochu. Ak je miestnosť obdĺžniková, podobná ako na obrázoku 4m, 2,7m, celková plocha je 4 x 2,7 = 10,8m².

step1

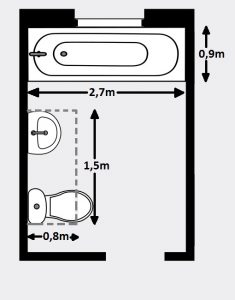

Krok 2: Odrátajte plochu, ktorú zaberá nábytok

Zistite, koľko podlahovej plochy je obsadené pevne zabudovanými predmetmi. V príklade možno tieto prvky zmerať nasledovne:

Vaňa: 0,9 x 2,7 = 2,43 m²

Umývadlo + WC: 1,5 x 0,8 = 1,2m²

Celková rozloha zabudovaných plôch je 3,63 m²

bathroom-step2

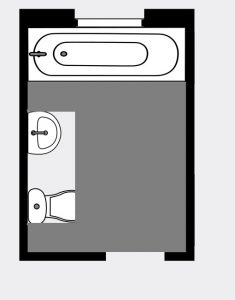

Krok 3: Určite plochu, ktorá sa bude vykurovať

Celková vykurovaná plocha bude celková plohca mínus nábytkom zabudovaná plohca: 10,8 – 3,63 = 7,17m².

bathroom-step3
Krok 4: Určite veľkosť vykurovacej rohože

Vzhľadom na to, že medzi rohožou a stenami musí ostať minimálna vzdialenosť 5 cm, a tiež preto, že po rozrezaní a otáčaní rohože ostáva vždy malá vzdialenosť, celková plocha rohoža by nikdy nemala byť viac ako 90% vyhrievanej plochy.

Maximálna plocha vykurovacej rohože bude 7,17 x 0,9 = 6,45 m², čo znamená, že správny rozmer, ktorý sa má vybrať, je 6 m² podľa tabuľky rozmerov vykurovacích rohoží.

bathroom-step4

Systém musí byť riadený pomocou termostatu a je doporučené aj  použiťie izolačných dosiek s cementovou povrchovou úpravou, na zvýšenie efektivity a na zníženie prevádzkových nákladov systému.

Prevádzkové Napätie 230V AC ±15%, 50Hz
Šírka 50 cm
Hrúbka kábla 1,8 mm
Vnút./Vonk. Izolácia Zdokonalený fluorpolymér
Výkon 150 a 200 W/m²
Pripojovací kábel 3 m
Certifikácie accreditation-beab accreditations-CE

  1. Finálna podlaha
  2. Flexibilné lepidlo
  3. Vykurovacia rohož
  4. Izolačná doska
  5. Flexibilné lepidlo
  6. Základ
