WIS Vykurovacie káble

Warmup vykurovacie káble WIS sú výborné pre jednoduchú inštaláciu do poterov akejkoľvek hrúbky a na akýkoľvek typ podlahovej krytiny.

Vykurovací kábel WIS
Elektrické podlahové kúrenie

Použitie

Všetky podlahové krytiny

Zalievanie do poterov

Veľké aj menšie plochy

Miestnosti s pravidelným aj nepravidelným tvarom

Novostavby Rodinných domov alebo Bytových domov

Zalievaný káblový systém WIS je určený pre montáž do betónových alebo sadrových poterov od 40mm do 100mm. Aby sa zaistila optimálna prevádzka a doba ohrevu, musí byť aplikovaná aj podlahová tepelná izolácia. Systém je určený pre inštaláciu do poterov a je ideálny pre nové budovy, kde výška podlahy nie je obmedzená. Je vhodný pre takmer akúkoľvek podlahovinu a je ideálne, aj kvôli možnosti neskoršej výmeny podlahovej krytiny. (drevo, koberec, vinyl).

Pomalšia doba vykurovania a vychladnutia systému je obzvlášť vhodná pre priestory, ktoré sa neustále používajú,  a môže sa vytvoriť poloakumlačný systém vykurovania,  čo umožňuje lacnejšie a efektívnejšie  využitie energie.

Hlavné Výhody

N

Možnosť periodickej výmeny podlahovej krytiny

Bez poškodenia vykurovacieho kábla ušetríte peniaze a zvyšujete flexibilitu.

N

Rôzne Výkony

Vykurovací kábel môže byť položený v rôznych vzdialenostiach, aby poskytoval iný výkon, v závislosti od úrovne izolácie budovy a požiadaviek klienta.

N

Vhodné pre takmer všetky podlahové krytiny

Systém je pokrytý najmenej 30 mm vrstvou poteru, takže je možné aplikovať akúkoľvek podlahovinu.

Garancie a Záruky

SafetyNet Inštalačná Garancia

SafetyNet Inštalačná Garancia

Ak ste náhodou poškodili vykurovací systém počas inštalácie, vráťte ho do spoločnosti Warmup a bezplatne Vám ho vymeníme za rovnaký model.
Doživotná záruka

Doživotná záruka

Tento produkt ponúkame s doživotnou zárukou. Sme úplne presvedčený o kvalite našich výrobkov..
Prevádzkové napätie 230 V AC ±15%, 50 Hz
Hrúbka kábla 6 mm
Vnútorná izolácia Zdokonalený fluoropolymer
Vonkajšia izolácia PVC
Príkon 20 W/m
Dĺžka prívodu 2,5 m
Certifikácie vde accreditations-CE
Model Dĺžka káblov (m) Výkon (W) Ampér (A) Odpor   (Ω)
WIS180 9,0 180 0,8 294
WIS280 14,0 280 1,2 189
WIS390 19,5 390 1,7 136
WIS500 25,0 500 2,2 106
WIS650 32,5 650 2,8 81
WIS760 38,0 760 3,3 70
WIS1000 50,0 1000 4,3 53
WIS1200 60,0 1200 5,2 44
WIS1460 73,0 1460 6,3 36
WIS1550 77,5 1550 6,7 34
WIS1770 88,5 1770 7,7 30
WIS2070 103,5 2070 9,0 26
WIS2600 130,0 2600 11,3 20
WIS3140 157,0 3140 13,7 17
WIS3370 168,5 3370 14,7 16

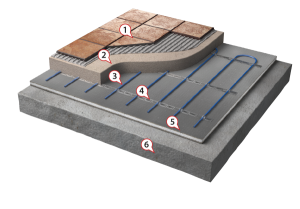

  1. Finálna podlaha
  2. Poter (Cement 50mm, Anh 40mm)
  3. Vykurovací kábel
  4. Kovová fixovacia páska
  5. Podlahová tepelná izolácia
  6. Podklad

Vykurovací kábel WIS môže byť inštalovaný pod akúkoľvek podlahovú krytinu a bol navrhnutý pre inštaláciu do poterov minimálnou hrúbkou 40mm pre anhydritový a  50 mm pre cementový poter. Systém je všestranný a môže byť inštalovaný v rôznych výkonoch.

Štandardne je systém inštalovaný v štandardných priestoroch od 100 do 130 W/m² a od 130 do 150 W/m² v malých priestoroch, ako sú kúpeľne. Pred rozhodnutím o požadovanom výkone systému by sa mali urobiť výpočty tepeľných strát budovy.

Na určenie požadovaných materiálov je potrebné určiť dostupnú podlahovú plochu na ohrev. Táto oblasť zodpovedá celkovej ploche priestoru mínus povrch, ktorý zaberá príslušenstvo (ako sú kuchynské linky, toaleta, vaňa atď.). Plocha na ohrev je rovná povrchu, kde je možná cirkulácia.

Krok 1: Zmerajte rozmery miestnosti

Určite celkovú podlahovú plochu. Ak je celková miestnosť obdĺžnikového tvaru, napríklad podobne ako na obrázku 4m 2,7m, celková plocha je 4 x 2,7 = 10,8m².

step1
Krok 2: Nezabudnite na žiadnu oblasť, ktorú zaberá pevne zabudovaný nábytok

Zistite, koľko podlahovej plochy  zaberajú pevne zabudované objekty. V znázornenom príklade možno tieto prvky zmerať nasledovne:

Vaňa: 0,9 x 2,7 = 2,43 m²

Umývadlo + WC: 1,5 x 0,8 = 1,2m²

Celková rozloha zabudovaných plôch je 3,63 m²

bathroom-step2
Krok 3: Určite podlahovú plochu, ktorá sa má vyhrievať


Celková podlahová plocha, ktorá sa má vyhrievať, bude celková plocha mínus plocha zabudovaná príslušenstvom: 10,8 – 3,63 = 7,17 m².

bathroom-step3
Krok 4: Vyberte správny rozmer vykurovacieho kábla

Za predpokladu, že potrebná hustota výkonu je 140 W / m², najskôr vypočítajte celkový výkon požadovaný pre danú miestnosť (plocha x hustota príkonu): 7,17 x 140 = 1003,8W. To znamená, že voľba padne na kábel 1000 W (WIS1000) podľa tabuľky rozmerov vykurovacieho kábla WIS.

Pre výpočet rozostupu medzi káblami (vzdialenosť medzi káblovými slučkami) platí nasledujúca rovnica: [Plocha (m²) / Dĺžka kábla (m)] x 100 =

V danom príklade bude: [7,17 / 50] x 100 = 14,3cm

bathroom-step4

Systém musí byť riadený pomocou termostatu. Odporúčame aj použiťie podlahovej izolácie, na zlepšenie pružnosti systému a na zníženie prevádzkových nákladov.

Existuje niekoľko rôznych spôsobov upevnenia vykurovacieho kábla. Ak použitá metóda zahŕňa kovové upevňovacie pásy, množstvo kovových upevňovacích pásikov sa môže vypočítať nasledovne: dĺžka kábla (6). V príklade by to bolo 50/6/25 = 0,33, zaokrúhlené na 1 kotúč.

Prevádzkové napätie 230 V AC ±15%, 50 Hz
Hrúbka kábla 6 mm
Vnútorná izolácia Zdokonalený fluoropolymer
Vonkajšia izolácia PVC
Príkon 20 W/m
Dĺžka prívodu 2,5 m
Certifikácie vde accreditations-CE

  1. Finálna podlaha
  2. Poter (Cement 50mm, Anh 40mm)
  3. Vykurovací kábel
  4. Kovová fixovacia páska
  5. Podlahová tepelná izolácia
  6. Podklad
