PVC Vykurovacia Rohož

PVC vykurovacie rohože majú nízku stavebnú konštrukciu a sú vhodné pre inštaláciu pod keramickú dlažbu a prírodný kameň.

PVC Vykurovacia Rohož
Elektrické podlahové kúrenie

Použitie

Priamo pod keramickú dlažbu a prírodný kameň

Pre väčšie miestnosti s regulárnym tvarom

Renovácie aj novostavby

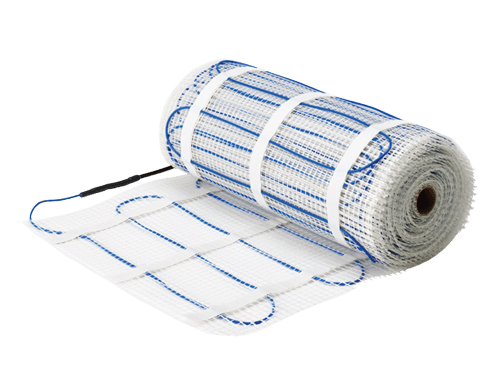

Systém vykurovacích rohoží z PVC je ideálny pre inštaláciu v pravidelne tvarovaných priestoroch, kde  50cm široké pásy je možné rýchlo rozvinúť po podlahe v paralelných chodoch. Vykurovací kábel je pripevnený cez sériu slučiek k tenkej ale tvrdej sieťke zo skleného vlákna, zabezpečujúc rýchlu inštaláciu. Tento systém je k dispozícii vo výkonoch 150 a 200 W/m², aby vyhovoval rôznym požiadavkám. ,

Tento systém je vhodný pre všetky aplikácie a použiteľné ako primárne alebo doplnkové vykurovanie vo všetkých miestnostiach alebo projektoch.

Hlavné Výhody

N

Nezvyšuje úroveň podlahy

Dvojžilový tienený vykurovací kábel s dvojitou izoláciou a s hrúbkou iba 3 mm

N

Pevnosť

Odolná sklovláknová sieťka s obojstrannou lepiacou páskou pre bezpečnú inštaláciu.

N

Rýchla inštalácia

Jednoducho rozložte rohož s predinštalovanými vykurovacími káblami

Garancie a Záruky

SafetyNet Inštalačná Garancia

SafetyNet Inštalačná Garancia

Ak ste náhodou poškodili vykurovací systém počas inštalácie, vráťte ho do spoločnosti Warmup a bezplatne Vám ho vymeníme za rovnaký model.
10 Ročná Záruka

10 Ročná Záruka

Tento produkt ponúkame s 10 ročnou zárukou. Sme úplne presvedčení o kvalite našich výrobkov.
Prevádzkové napätie 230 V AC ±15%, 50 Hz
Šírka 50 cm
Hrúbka kábla 3 mm
Vnútorná izolácia Zdokonalený fluoropolymer
Vonkajšia izolácia PVC
Výkon 150 a 200 W/m²
Dĺžka napájania 3 m
Certifikácie accreditation-beab accreditations-CE

150 W/m² Vykurovacie Rohože

Model Plocha

(m²)

Rozmer

(m)

Výkon

(W)

Ampér

(A)

Odpor

(Ω)

PVC1 1,0 2 x 0,5 150 0,7 353
PVC1.5 1,5 3 x 0,5 225 1 235
PVC2 2,0 4 x 0,5 300 1,3 176
PVC2.5 2,5 5 x 0,5 375 1,6 141
PVC3 3,0 6 x 0,5 450 1,8 118
PVC3.5 3,5 7 x 0,5 525 2,3 101
PVC4 4,0 8 x 0,5 600 2,6 88
PVC4.5 4,5 9 x 0,5 675 2,9 78
PVC5 5,0 10 x 0,5 750 3,6 71
PVC6 6,0 12 x 0,5 900 4 59
PVC7 7,0 14 x 0,5 1050 4,5 50
PVC8 8,0 16 x 0,5 1200 5,7 44
PVC9 9,0 18 x 0,5 1350 6,4 39
PVC10 10,0 20 x 0,5 1500 7 35
PVC12 12,0 24 x 0,5 1800 8,4 29
PVC15 15,0 30 x 0,5 2250 10,4 24

200 W/m² Vykurovacie rohože

Model Plocha

(m²)

Rozmer

(m)

Výkon

(W)

Ampér

(A)

Odpor

(Ω)

2PVCM0.5R 0,5 1 x 0,5 100 0,4 523
2PVCM1R 1,0 2 x 0,5 200 0,9 265
2PVCM1.5R 1,5 3 x 0,5 300 1,3 176
2PVCM2R 2,0 4 x 0,5 400 1,7 132
2PVCM2.5R 2,5 5 x 0,5 500 2,2 106
2PVCM3R 3,0 6 x 0,5 600 2,6 88
2PVCM3.5R 3,5 7 x 0,5 700 3,0 76
2PVCM4R 4,0 8 x 0,5 800 3,5 66
2PVCM4.5R 4,5 9 x 0,5 900 3,9 59
2PVCM5R 5,0 10 x 0,5 1000 4,4 53
2PVCM6R 6,0 12 x 0,5 1200 5,2 44
2PVCM7R 7,0 14 x 0,5 1400 6,1 38
2PVCM8R 8,0 16 x 0,5 1600 7 33
2PVCM9R 9,0 18 x 0,5 1800 7,8 29
2PVCM10R 10,0 20 x 0,5 2000 8,7 27
2PVCM15R 15,0 30 x 0,5 3000 13,0 18

  1. Konečná podlaha
  2. Flexibilné lepidlo
  3. Vykurovacia rohož
  4. Inzolačné dosky
  5. Flexibilné lepidlo
  6. Základná podlaha

Vykurovacie rohože PVC sa dajú inštalovať prakticky pod každú podlahu (pre viac informácií kontaktujte Warmup), aj napriek tomu že systém bol navrhnutý pre inštaláciu pod keramické alebo kamenné dlaždice.

Vykurovacie rohože PVC sú k dispozícii v dvoch rôznych výkonoch: 150 W/m² a 200 W/m². Štandardne by sa malo používať 150 W/, ale v prípadoch, keď má byť priestor určený na vykurovanie vyššiu tepelnú stratu, mala by sa použiť verzia 200 W/m².

Na určenie požadovaných materiálov je potrebné určiť dostupnú podlahovú plochu na vykurovanie. Táto oblasť zodpovedá celkovej ploche priestoru mínus povrch, ktorý zaberá príslušenstvo (napríklad kuchynské linky, toaleta, kúpeľ atď.). Oblasť vykurovania sa rovná povrchu, kde je možný pohyb.

Krok 1: Zmerajte rozmer miestnosti

Určite celkovú podlahovú plochu. Ak je miestnosť obdĺžniková, podobná ako na obrázoku 4m, 2,7m, celková plocha je 4 x 2,7 = 10,8m².

step1
Krok 2: Odrátajte plochu, ktorú zaberá nábytok

Zistite, koľko podlahovej plochy je obsadené pevne zabudovanými predmetmi. V príklade možno tieto prvky zmerať nasledovne:

Vaňa: 0,9 x 2,7 = 2,43 m²

Umývadlo + WC: 1,5 x 0,8 = 1,2m²

Celková rozloha zabudovaných plôch je 3,63 m²

bathroom-step2
Krok 3: Určite plochu, ktorá sa bude vykurovať

Celková vykurovaná plocha bude celková plohca mínus nábytkom zabudovaná plohca: 10,8 – 3,63 = 7,17m².

bathroom-step3
Krok 4: Určite veľkosť vykurovacej rohože

Vzhľadom na to, že medzi rohožou a stenami musí ostať minimálna vzdialenosť 5 cm, a tiež preto, že po rozrezaní a otáčaní rohože ostáva vždy malá vzdialenosť, celková plocha rohoža by nikdy nemala byť viac ako 90% vyhrievanej plochy.

Maximálna plocha vykurovacej rohože bude 7,17 x 0,9 = 6,45 m², čo znamená, že správny rozmer, ktorý sa má vybrať, je 6 m² podľa tabuľky rozmerov vykurovacích rohoží.

bathroom-step4

Systém musí byť riadený pomocou termostatu a je doporučené aj  použiťie izolačných dosiek s cementovou povrchovou úpravou, na zvýšenie efektivity a na zníženie prevádzkových nákladov systému.

Prevádzkové napätie 230 V AC ±15%, 50 Hz
Šírka 50 cm
Hrúbka kábla 3 mm
Vnútorná izolácia Zdokonalený fluoropolymer
Vonkajšia izolácia PVC
Výkon 150 a 200 W/m²
Dĺžka napájania 3 m
Certifikácie accreditation-beab accreditations-CE

  1. Konečná podlaha
  2. Flexibilné lepidlo
  3. Vykurovacia rohož
  4. Inzolačné dosky
  5. Flexibilné lepidlo
  6. Základná podlaha
